一、滤芯的分类

1、按滤芯的功能分为：过滤滤芯、聚结滤芯、分离滤芯、吸附滤芯。

2、按过滤的介质分为：航油滤芯、工业油滤芯、烃滤芯、水滤芯、气滤芯。

二、滤芯的基本结构、

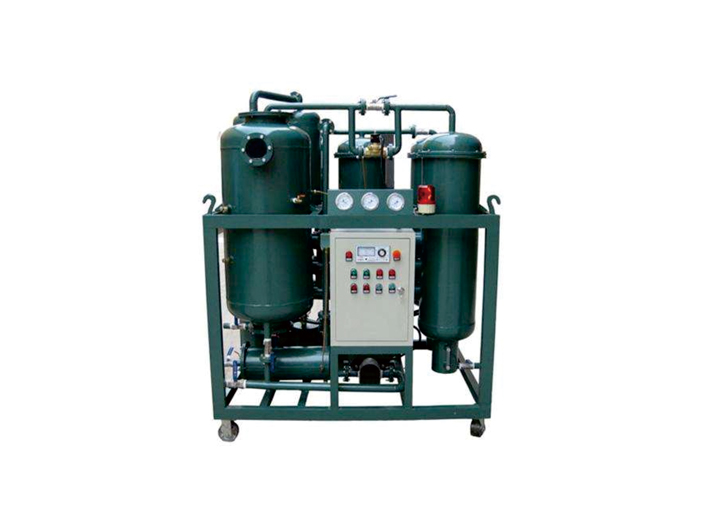

虽然滤油机滤芯种类较多，但结构主要由端盖、骨架、滤材、密封件组成。特殊结构需要按特殊结构要求进行增加，例如；旁通阀、提手、尼龙扎带、卡箍、缠绕带等特殊要求。各结构特点和作用如下；

1、端盖

特点：（1）为冲压件和机加工件，主要材料为、不锈钢、碳钢、铝、尼龙料等。

（2）有一定的深度的注胶槽。（由图纸定）

（3）径向密封滤芯的端盖需要O型槽，轴向密封滤芯的端盖需要便于安装密封垫的位置。

（4）表面处理为喷塑、镀锌、镀鉻、阳极氧化等。

作用：

（1）存放胶粘剂（TH-1又叫环氧树脂胶）

（2）提供与过滤器连接的接口。

（3）提高滤芯端向负载强度。

（4）端盖、骨架、滤材连接的纽带。

（5）和密封件相连起到密封作用。

2、骨架

骨架按其作用分为两种，其支撑骨架和保护骨架。两者结构的区别主要是壁厚不同，密布孔的大小和数量不同。（有图纸要求）

支撑骨架（内骨架）

特点：

（1）根据滤芯承受的强度压力不同，定制骨架壁较厚。

（2）壁面上均布小孔。

（3）金属材料（或特殊材料）制成。

（4）金属材料有不锈钢或喷塑和镀锌。

作用：

（1）保护滤芯正常工作所承受滤材产生的压力差。

（2）是过滤介质均匀的通过，所产生的阻力小。

（3）成端向负载，保证滤芯的轴向垂直度、平行度。

保护骨架（外骨架）

特点：

（1）骨架壁较薄（常用0.3-0.5mm）

（2）孔径较大一些。

（3）一般由钢板或铝板制成。（油滤芯用的比较多一些）

作用：

（1）保护滤材不受外部磕碰而损伤。

（2）防止滤材在工作中受到压力冲击所产生弯曲变形。

（3）承受部分端向负载。

3、滤材

滤材主要由过滤层和支撑层组成。过滤材料主要分为：玻璃纤维纸（为进口纸、国产纸）、植物纤维纸、不锈钢网、铜网、合成纤维毡、吸水滤材等。支撑层材料主要为：镀锌网、不锈钢网、植物纤维纸、铜网等。

过滤层

特点：

（1）根据不同的材质，精度需求选取不同过滤材料。

（2）滤材其最主要的过滤作用。

（3）单层滤材强度一般不高，必要时需要支撑层和保护层。

（4）主要有两种作业方式：折叠、裹绕。

作用：保证系统起到需要的过滤作用，达到其规定的清洁度。

支撑层：

特点：

（1）金属网的丝径较粗。

（2）单位面积网孔目数少。

（3）强度较高，保护滤材。

作用：

（1）支撑滤材，使滤材在压差下不变形、不损破。

（2）保持滤材的工艺形状，使滤材均匀充分的接触工作介质，从而提高过滤效果。
